Configuración WAN IP (AdminOLT)

Información

Esta actualización fue probada en los siguientes ambientes con la versión R018 (Si usted llegara a crear configuraciones en AdminOLT y en la ONU exitosamente en diferentes ambientes es decir, modelos diferentes de ONU u OLT, puede comunicarlo a nuestro soporte)

HUAWEI OLT:

MA5680T, PATCH: SPH102, Versión: R018

MA5800-X15, PATCH: SPH318, Versión: R018

MA5608T, PATCH: SP101, Versión: R017

MA5800-X15, PATCH: SPH202, Versión: MA5800V100R016C10

MA5800-X15, PATCH: SPH103 HP1010 HP1013, Versión: MA5800V100R019C12

ONU's:

Huawei

Tp-link XN020-G3v

CDATA FD702XW-X-R410

OpticTimes RX8102W

ZTE ZXHN F660

AdminOLT ha integrado una característica para agregar las configuraciones WAN IP de manera mas rápida y ágil. Reduciendo tiempo y esfuerzo, a través de los siguientes pasos podrá averiguar como configurar sus WAN IP y agregarlas en el sistema de AdmiOLT.

Preguntas

¿Donde crear configuraciones WAN IP en AdminOLT?

Desde Onu's autorizadas.

1Dirijase a la sección de ONU > Autorizadas y seleccione la ONU con la que desea trabajar.

Información

Para este proceso se le recomienda que la ONU con la que trabajara, este reseteada y autorizada en AdminOLT. Si tiene dudas de como hacer esta ultima acción puede seguir las instrucciones del manual Autorizar ONU.

Si cumple con estas recomendaciones, consulte los Detalles de la Onu.



2 Ir  a la sección Herramientas > WAN IP.

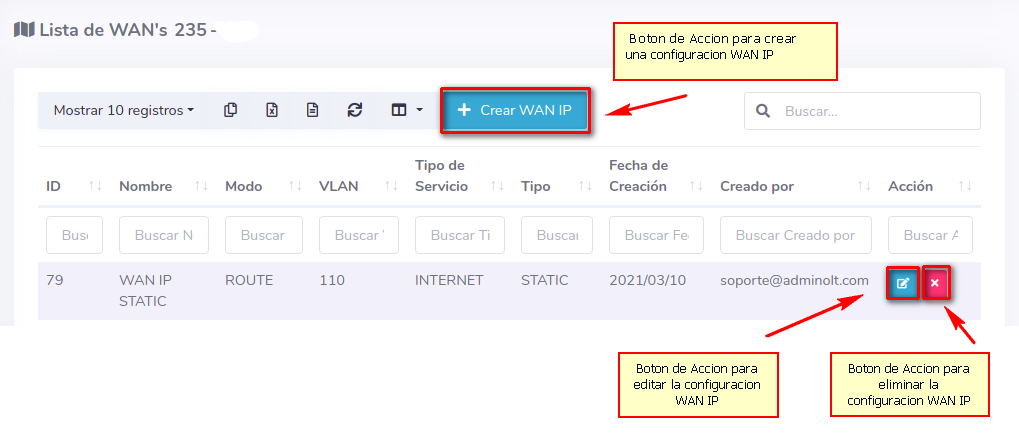

3 Lista de configuraciones WAN IP.

Desde Onu's sin autorizar.

1Dirijase a ONU > Sin Autorizar y seleccione la ONU con la que trabajara.

2Seleccione la opción Crear WAN IP y complete el formulario, con este proceso podrá autorizar y crear una WAN IP a una ONU al mismo tiempo.

Información

Los campos Tipo, Nombre de Conexión, VLAN, Tipo de Servicio y Prioridad siempre estarán presentes al crear configuraciones WAN IP de cualquier tipo.

Activando Puertos LAN

Al crear una configuración WAN IP automáticamente se activaran todos los puertos LAN de la ONU.

Interfaz de la ONU

Le recordamos en caso de querer consultar la configuración WAN IP directamente en la interfaz de las ONU's, debe conectarse a las redes de las mismas para entrar a la interfaz ya sea por conexión Ethernet o WIFI.

¿Como crear una configuración WAN IP de tipo STATIC?

1 Completar el formulario.

  • 1.-Tipo: En AdminOLT se pueden crear configuraciones WAN IP de tipo STATIC, DHCP, PPPoE. En este ejemplo crearemos una WAN IP STATIC.
  • 2.-Nombre de la conexión: Coloque un nombre de su preferencia a su configuración.
  • 3.-Asociar Puertos: Asocia los puertos LAN de la ONU.
  • 4.-Asociar SSID: Asocia los SSID de la ONU.
  • 5.-Habilitar Puerto HTTP: Habilita el puerto http para poder acceder por web.
  • 6.-VLAN: Seleccione una opción de un conjunto de VLAN's que tenga disponibles.
  • 7.-Prioridad: Defina la prioridad que le asignar a su WAN IP en un rango del 1 al 7
  • 8.-Modo de WAN: El modo de WAN puede ser ROUTE o BRIDGE.
  • 9.-Tipo de Servicio: El tipo de servicio sera INTERNET.
  • 10-Dirección IP:  Escriba la dirección IP.
  • 11.-Mascara de Subred: Escriba la mascara de subred.
  • 12.-Puerta de Enlace: Escriba la puerta de enlace (Gateway).
  • 13.-DNS Primario: Escriba el DNS primario.
  • 14.-DNS Secundario: Escriba el DNS secundario.

Al entrar a la interfaz de la ONU podremos ver que la configuración WAN se ha creado.

¿Como crear una configuración WAN IP de tipo DHCP?

Servidor DHCP

Es necesario tener un servidor DHCP listo. En este ejemplo usaremos un servidor en un dispositivo MikroTik.

1 Completar el formulario.

  • 1.-Tipo: En AdminOLT se pueden crear configuraciones WAN IP de tipo STATIC, DHCP, PPPoE. En este ejemplo crearemos una WAN IP DHCP.
  • 2.-Nombre de la conexión: Coloque un nombre de su preferencia a su configuración.
  • 3.-Asociar Puertos: Asocia los puertos LAN de la ONU.
  • 4.-Asociar SSID: Asocia los SSID de la ONU.
  • 5.-Habilitar Puerto HTTP: Habilita el puerto http para poder acceder por web.
  • 6.-VLAN: Seleccione una opción de un conjunto de VLAN's que tenga disponibles.
  • 7.-Prioridad: Defina la prioridad que le asignar a su WAN IP en un rango del 1 al 7
  • 8.-Modo de WAN: El modo de WAN puede ser ROUTE o BRIDGE.
  • 9.-Tipo de Servicio: El tipo de servicio sera INTERNET.

Al entrar a la interfaz de la ONU podremos ver que la configuración WAN se ha creado.

¿Como crear una configuración WAN IP de tipo PPPoE?

Servidor PPPoE

Es necesario tener un servidor PPPoE listo junto con su usuario. En este ejemplo usaremos un servidor en un dispositivo MikroTik.

1 Completar el formulario.

  • 1.-Tipo: En AdminOLT se pueden crear configuraciones WAN IP de tipo STATIC, DHCP, PPPoE. En este ejemplo crearemos una WAN IP PPPoE.
  • 2.-Nombre de la conexión: Coloque un nombre de su preferencia a su configuración.
  • 3.-Asociar Puertos: Asocia los puertos LAN de la ONU.
  • 4.-Asociar SSID: Asocia los SSID de la ONU.
  • 5.-Habilitar Puerto HTTP: Habilita el puerto http para poder acceder por web.
  • 6.-VLAN: Seleccione una opción de un conjunto de VLAN's que tenga disponibles.
  • 7.-Prioridad: Defina la prioridad que le asignar a su WAN IP en un rango del 1 al 7
  • 8.-Modo de WAN: El modo de WAN puede ser ROUTE o BRIDGE.
  • 9.-Tipo de Servicio: El tipo de servicio sera INTERNET.
  • 10.-Usuario: Escriba el usuario de su servidor PPPoE.
  • 11.-Contraseña: Escriba la contraseña de su servidor PPPoE.

Al entrar a la interfaz de la ONU podremos ver que la configuración WAN se ha creado.

¿Como editar una configuración WAN IP?

1Dirijase a la Lista de WAN IP de la ONU.

Después modifique la información que le sea conveniente.

¿Como eliminar una configuración WAN IP?

1Dirijase a la Lista de WAN IP de la ONU.

Para confirmar la acción presione el botón "Si, estoy seguro".

Al hacer esto, la configuración se borrara de la ONU y del sistema AdminOLT.
