Configuración WAN IP VSOL EPON (AdminOLT)

 Información

La opcíon de Crean WAN solo funciona para ONU'S de la Marca V-SOL, de igual forma dejamos un tabla con los modelos que se usaron para las pruebas.

OLT VSOL EPON, V2.03.54R

Modelo ONU STATIC DHCP PPPoE Configuración Recomendada
Vsol 1GE+1FE+1POTS+CATV+WiFi Exitosa Exitosa Exitosa Soportada
Wolck WK-3800CW Exitosa Exitosa Exitosa Soportada
Huawei HG8546M Fallida Fallida Fallida No soportada
Huawei HG8326R Fallida Fallida Fallida No soportada
ZTE ZXHN F668 Exitosa Exitosa Fallida No soportada
CDATA FD702XW-X-R410 Exitosa Exitosa Fallida No soportada



AdminOLT ha integrado una característica para agregar las configuraciones WAN IP de manera mas rápida y ágil. Reduciendo tiempo y esfuerzo, a través de los siguientes pasos podrá averiguar como configurar sus WAN IP y agregarlas en el sistema de AdminOLT.

Preguntas

¿Dónde crear configuraciones WAN IP en AdminOLT?

Pasos para crear Wan IP desde Onu's autorizadas.

1Diríjase a la sección de ONU > Autorizadas y seleccione la ONU con la que desea trabajar después consulte los Detalles de la Onu.

 Información

Para este proceso se le recomienda que la ONU con la que trabajara, este reseteada y autorizada en AdminOLT. Si tiene dudas de como hacer esta ultima acción puede seguir las instrucciones del manual Autorizar ONU.

2 Ir  a la sección Herramientas > WAN IP.

3 Lista de configuraciones WAN IP.

Existen 3 tipos de Wan que puede crear los cuales puede encontrar en los siguientes apartados.

¿Cómo crear una configuración WAN IP de tipo STATIC?

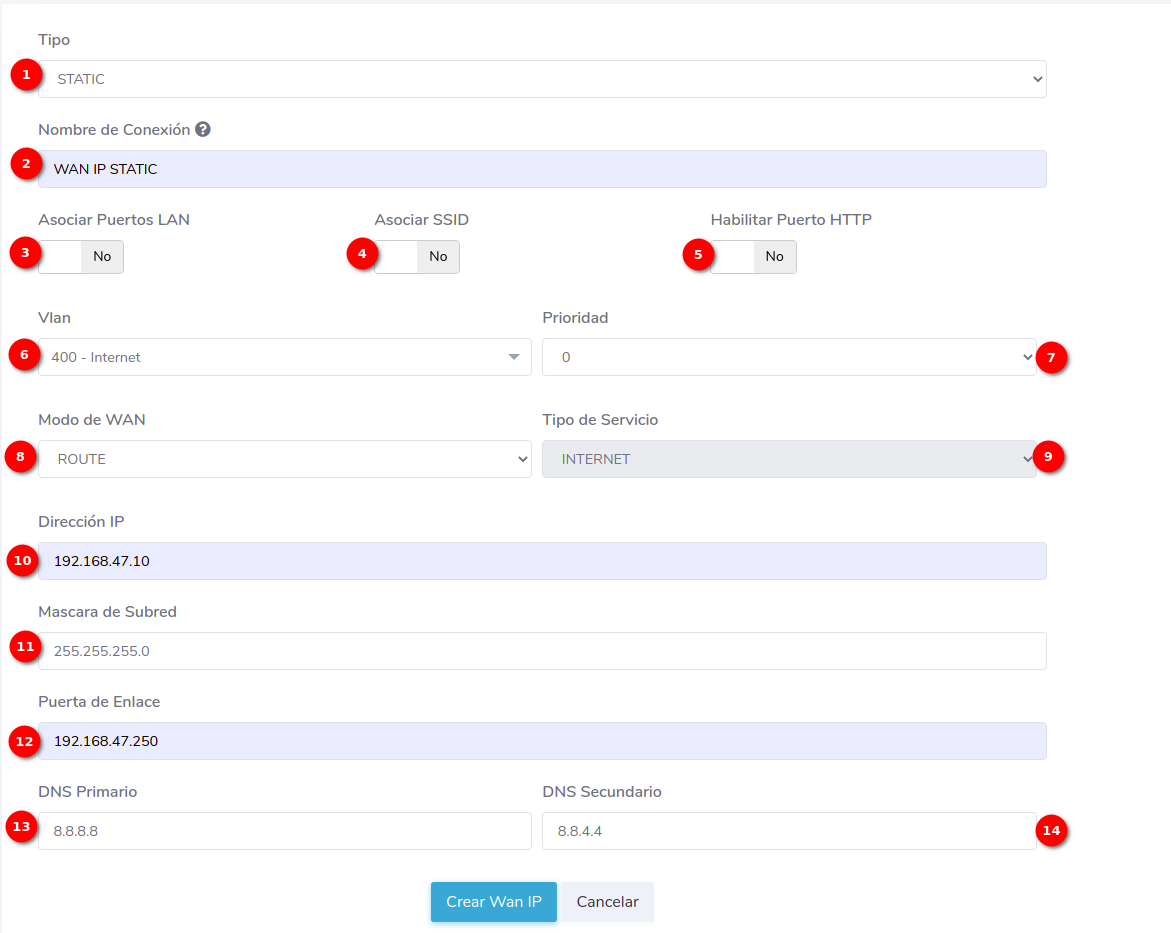

1 Completar el formulario.

  • 1.-Tipo: En AdminOLT se pueden crear configuraciones WAN IP de tipo STATIC, DHCP, PPPoE. En este ejemplo crearemos una WAN IP STATIC.
  • 2.-Nombre de la conexión: Coloque un nombre de su preferencia a su configuración.
  • 3.-Asociar Puertos: Asocia los puertos LAN de la ONU.
  • 4.-Asociar SSID: Asocia los SSID de la ONU.
  • 5.-Habilitar Puerto HTTP: Sin función por el momento.
  • 6.-VLAN: Seleccione una opción de un conjunto de VLAN's que tenga disponibles.
  • 7.-Prioridad: Defina la prioridad que le asignar a su WAN IP en un rango del 1 al 7
  • 8.-Modo de WAN: El modo de WAN puede ser ROUTE o BRIDGE.
  • 9.-Tipo de Servicio: El tipo de servicio sera INTERNET.
  • 10-Dirección IP:  Escriba la dirección IP.
  • 11.-Máscara de Subred: Escriba la mascara de subred.
  • 12.-Puerta de Enlace: Escriba la puerta de enlace (Gateway).
  • 13.-DNS Primario: Escriba el DNS primario.
  • 14.-DNS Secundario: Escriba el DNS secundario.

Al entrar a la interfaz de la ONU podremos ver que la configuración WAN se ha creado.

¿Cómo crear una configuración WAN IP de tipo DHCP?

 Servidor DHCP

Es necesario tener un servidor DHCP listo. En este ejemplo usaremos un servidor en un dispositivo MikroTik.

1 Completar el formulario.

  • 1.-Tipo: En AdminOLT se pueden crear configuraciones WAN IP de tipo STATIC, DHCP, PPPoE. En este ejemplo crearemos una WAN IP DHCP.
  • 2.-Nombre de la conexión: Coloque un nombre de su preferencia a su configuración.
  • 3.-Asociar Puertos: Asocia los puertos LAN de la ONU.
  • 4.-Asociar SSID: Asocia los SSID de la ONU.
  • 5.-Habilitar Puerto HTTP: Sin función por el momento.
  • 6.-VLAN: Seleccione una opción de un conjunto de VLAN's que tenga disponibles.
  • 7.-Prioridad: Defina la prioridad que le asignar a su WAN IP en un rango del 1 al 7
  • 8.-Modo de WAN: El modo de WAN puede ser ROUTE o BRIDGE.
  • 9.-Tipo de Servicio: El tipo de servicio sera INTERNET.

Al entrar a la interfaz de la ONU podremos ver que la configuración WAN se ha creado.

¿Cómo crear una configuración WAN IP de tipo PPPoE?

 Servidor PPPoE

Es necesario tener un servidor PPPoE listo junto con su usuario. En este ejemplo usaremos un servidor en un dispositivo MikroTik.

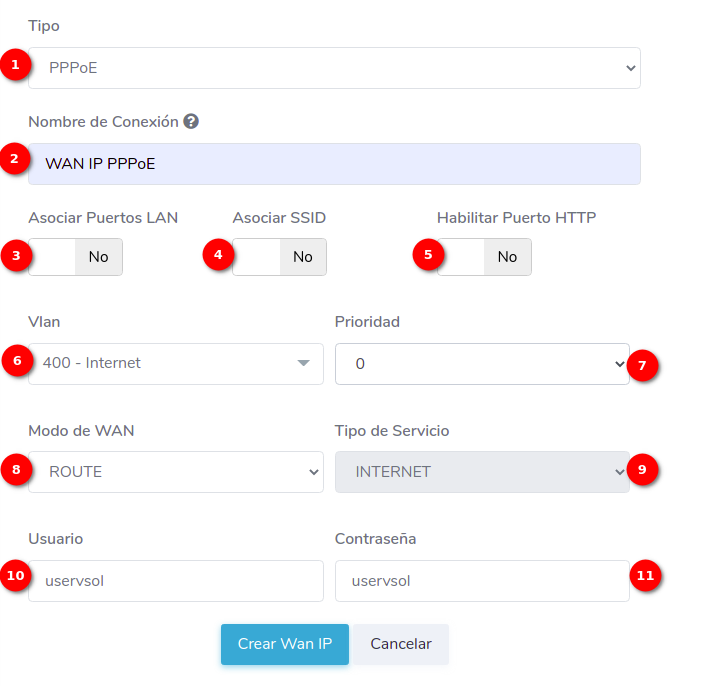

1 Completar el formulario.

  • 1.-Tipo: En AdminOLT se pueden crear configuraciones WAN IP de tipo STATIC, DHCP, PPPoE. En este ejemplo crearemos una WAN IP PPPoE.
  • 2.-Nombre de la conexión: Coloque un nombre de su preferencia a su configuración.
  • 3.-Asociar Puertos: Asocia los puertos LAN de la ONU.
  • 4.-Asociar SSID: Asocia los SSID de la ONU.
  • 5.-Habilitar Puerto HTTP: Sin función por el momento.
  • 6.-VLAN: Seleccione una opción de un conjunto de VLAN's que tenga disponibles.
  • 7.-Prioridad: Defina la prioridad que le asignar a su WAN IP en un rango del 1 al 7
  • 8.-Modo de WAN: El modo de WAN puede ser ROUTE o BRIDGE.
  • 9.-Tipo de Servicio: El tipo de servicio sera INTERNET.
  • 10.-Usuario: Escriba el usuario de su servidor PPPoE.
  • 11.-Contraseña: Escriba la contraseña de su servidor PPPoE.

Al entrar a la interfaz de la ONU podremos ver que la configuración WAN se ha creado.

¿Cómo editar una configuración WAN IP?

1Diríjase a la Lista de WAN IP de la ONU.

Después modifique la información que le sea conveniente.

¿Cómo eliminar una configuración WAN IP?

1Diríjase a la Lista de WAN IP de la ONU.

Para confirmar la acción presione el botón con la leyenda Si, estoy seguro.

Al hacer esto, la configuración se borrara de la ONU y del sistema AdminOLT.
